TABIQUES MÓVILES
Aquí tenemos los sistemas con los que podrás cambiar de un espacio diáfano a un espacio cerrado en cuestión de minutos. Todos ellos los adaptamos a las necesidades del cliente cuidando al máximo la calidad y la estética. Presentamos diferentes acústicas 40, 46 y 51 Db. Tabiques económicos monopanel sin acústica ó en cristal.
Bipanel acústicos
Monopanel no acústicos
Vidrio acústicos y no acústicos
Los tabiques móviles se han diseñado para dar la máxima versatilidad a nuestro espacio y están indicados para salas de fiestas, hoteles, centros de convenciones, salas de reuniones, centros educativos, etc. Nos permitirá separar grandes espacios en varias salas independientes o bien aprovechar todo el espacio disponible en caso de necesidad.
En el interior se instalan elementos aislantes para conseguir el máximo confort acústico. Es importante concebir toda la instalación con los aislamientos acústicos adecuados para conseguir privacidad entre los espacios que dividiremos. Posibilidad de combinación de moqueta, techo acústico de virutas de madera con magnesita o fonoabsorbente, combinado con tabica fónica para aislar el espacio entre la guía y el forjado ayudará a que el tabique cumpla su función de forma satisfactoria.
Diferentes posibilidades que deseamos obtener al plegar los tabiques, ver las capacidades de cada espacio y las necesidades de puertas de paso adicionales para el tránsito de personas
Características principales
Tabiques independientes, suspendidos de guia superior de aluminio y llevan mecanismo interior que permite expandirlos en altura para ajustar entre guia y pavimento y el grosor de los tabiques puede ser 80, 100, 106 o 132mm según la tipología de paneles y el aislamiento acústico requerido.
No requiere de una guía inferior para su instalación. El tabique está plegado todo el espacio queda disponible.
Los módulos pueden ser apilados en el centro de la guía (sistema monodireccional) o bien usar apilamientos varios (sistema multidireccional).
Disponemos dos versiones de acristalado: – 1 vidrio de 10mm, – 2 vidrios serigrafiados con espesor total de 100 de tabique.
La unión entre módulos se realiza mediante perfiles de aluminio machihembrados pudiendo usar juntas magnéticas para mejor aislamiento.
El sistema permite la instalación de puertas incorporadas en los módulos que tendrán el mismo espesor que el tabique.
Debe fijarse al forjado ó estructura auxiliar que soporte el peso del tabique (aproximadamente 50kg/m2)
La fijación se realiza mediante varillas roscadas, pletinas metálicas y tuercas para un perfecto nivelado de la guía.Los rodamientos están diseñados para un desplazamiento suave que favorezca un plegado sin esfuerzo.
Bipanel 44 Db. Norma UNE EN ISO 140-3:1995 / 35 Kgm², grosor 100 mm / Ancho máximo: 1.300 mm, minimo: 600 mm.
Bipanel 46 Db. Norma UNE EN ISO 10140-2:2011 / 40 Kg/m², grosor: 108 mm / Ancho máximo: 1.500 mm, minimo: 600 mm.
Bipanel 51 Db. Norma UNE EN ISO 140-3:1995 / 48 Kg/m², grosor 135 mm / Ancho máximo: 1.200 mm, minimo: 600 mm
Altura máxima:
Monodireccional de 44 y 46 Db: 4.000 mm; multidireccional 4.500 mm. Monodireccional 51 Db: 3.500 mm; multidireccional 4.000 mm.
Medida estándar de puerta:
2.060 x 870 mm. Opción de puerta doble en e-Move. Innovador sistema patentado de tabiques móviles semiautomáticos.
Fabricación de estructura en aluminio, con juntas cortavientos de goma para su aislamiento acústico y banda magnética para una perfecta adherencia entre paneles.
1.- Particiones Móviles Monodireccional 44, 46 y 51 Db
Monodireccional proporciona una solución ideal en aquellos espacios que deben compartimentarse de forma lineal unidireccional y se pueden almacenar en los extremos de los carriles bien sea visto u oculto.
2.- Separaciones Moviles Multidireccional 44, 46 y 51 Db
Multidireccional permite compartimentar espacios en cualquier dirección, según las características y dimensiones de la sala.
– BIPANEL 44 DB:
Doble tablero: Aglomerado, DM, HPL ó LACADO 16 mm con lana de roca de 50 mm y 3 kg/m3 en la cámara + > Aislamiento acústico: 44 Db. Perfilería oculta.
– BIPANEL 46:
Doble tablero: Aglomerado, DM, HPL o LACADO 19 mm con lana de roca de 50 mm y 3 kg/m3 en la cámara + lámina asfáltica de 3 kg/m2 en las caras interiores> Aislamiento acústico: 46 Db. Perfilería oculta.
– BIPANEL 51:
Doble tablero: (no aglomerado) DM, HPL ó LACADO 16 mm con lana de roca de 60 mm y 4 kg/m3 en la cámara + lámina asfáltica de 3 kg/m² en las caras interiores> Aislamiento acústico: 51 Db. Perfilería oculta.
– CRISTAL (GLASS):
Módulos independientes fabricados con vidrio laminado 5+5 y sistema de sujeción de los mismos con pinzas de aluminio plata mate y sistema de cierre con pasadores a suelo, guía superior lacada en blanco.
– Acústica estimada 42 Db. sin certificado. Perfil oculto 118 mm.
– Anchura máxima 1.200 mm y minima 600 mm.
– Altura máxima monodireccional: 3.000 mm y multidireccional: 3.500 mm. Peso; 48 kg/m².
Posibilidad de alojamiento con montaje de puerta de vidrio templado, en extremo siempre del tabique, con tirador más cerradura a suelo.
– CARRIL SUPERIOR ENRASADO:
– Aluminio fijado mediante estructura auxiliar niveladora, soporte para remate de falso techo, sección longitudinal con zócalo oculto.
Sistema económico de 45 mm de perfileria en alumnio.
Se adaptan a cualquier necesidad, ofreciendo la mejor solución para compartimentar espacios de forma rápida, segura y ágil. Son muchos los clientes más exigentes en toda clase de sectores: restaurantes, hoteles, ferias y congresos, universidades, bancos que les hemos instalado, estando totalmente satisfechos.

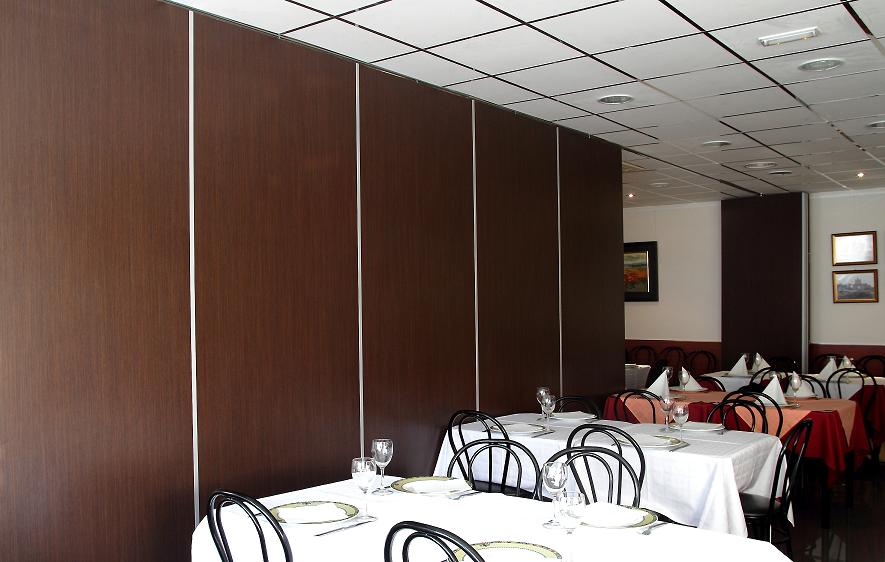

Conjunto de paneles madera independientes, suspendidos de una guía instalada en el techo forjado o viga, sin guía en suelo, que permite independizar una o varias partes de una sala para usos específicos.
Los tableros tienen un grosor de 40 mm.
Peso del tabique móvil: + – 19/Kgxm2.
Ancho de modulo a medida máximo: 1000 mm.
Altura máxima de una sola pieza: 2.800 mm.
Medida standard módulo de puerta: 2.060 x 870 mm.
Idóneo para la compartimentación de espacios en una sola dirección.
Su almacenamiento siempre se efectúa en los extremos de los carriles o guía.

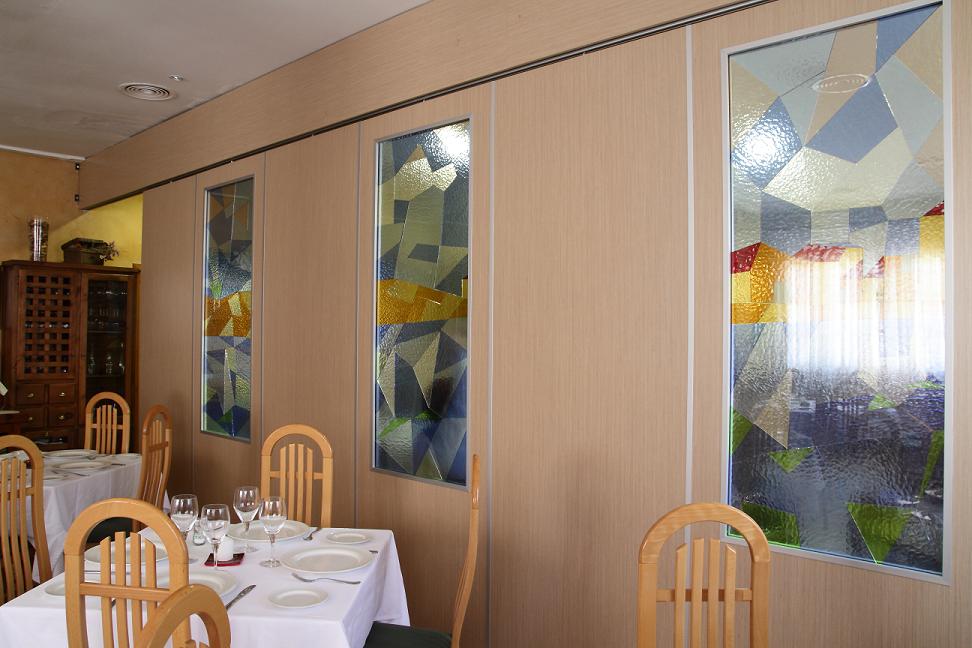

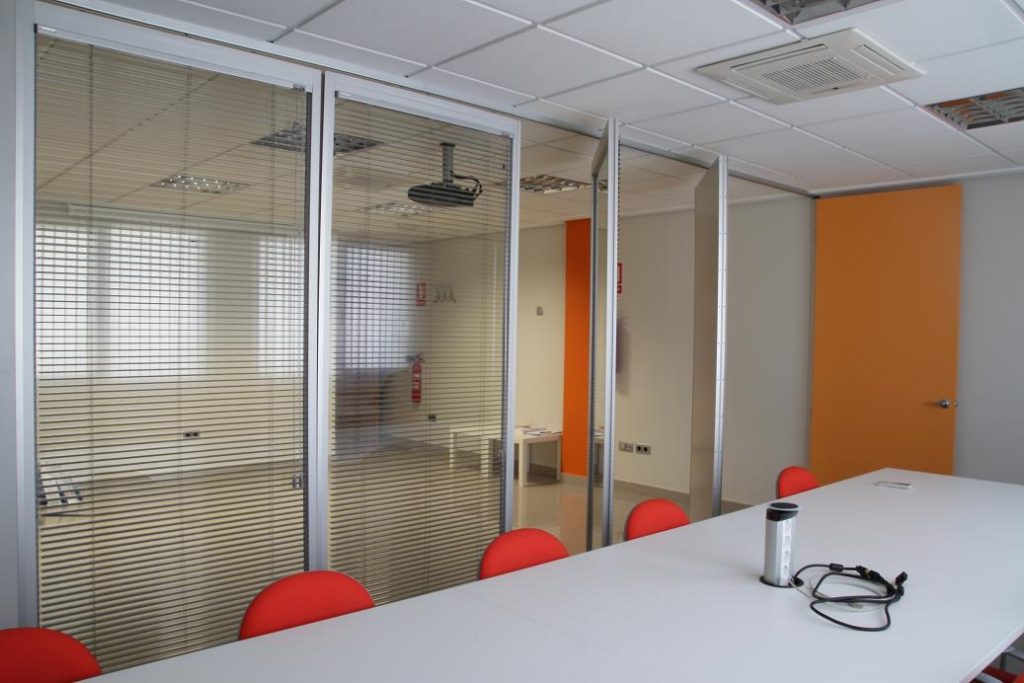

Vidrio laminar 4+4 ó 5+5 mm en marco de aluminio de 40 mm.
Ancho x modulo plegado 10 cms,
Peso del tabique móvil 10 Kg x m2.
Ancho de modulo a medida máximo 1.000 mm.
Altura máxima de una sola pieza 3.100 mm.
Medida básica de módulo de puerta 2.060 x 870 mm.
