Mamparas de Oficina Bipanel 80

Mamparas de oficina en bipanel y bicristal, solución para dividir sus áreas de trabajo rápido y económico con nuestras mamparas de oficina en bipanel y bicristal con estructura aluminio extrulido, grosor tabique 80 mm doble tablero melamínico 16 mm, perfiles en aluminio acabados en anodizado ó lacado. Anchos modulación 1.050 y 1.200 mm.

Están creadas para ser un gran programa polivalente de interiorismo, siendo compatible e intercambiable con nuestros demás sistemas proporcionando soluciones al más alto nivel de diseño, así como de funcionalidad y sencillez.
Son, pues, complementarios e intercambiables de este programa los tabiques, tabique armario, trasdosados de pared y pilares en sus dos versiones, acabado entrecalle, lambeta, o tapajuntas a presión.

Esto hace que la mampara se haya convertido en el mejor sistema de compartimentación, sustituyendo a la tabiquería tradicional.

La instalación y fabricación in situ la realizamos con nuestro propio personal debidamente cualificado.

Mampara bipanel entrecalle-2

Mampara bipanel tapeta

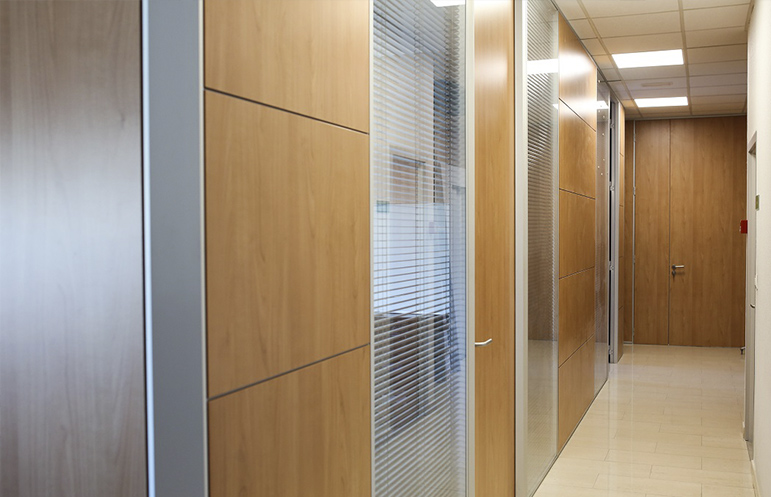

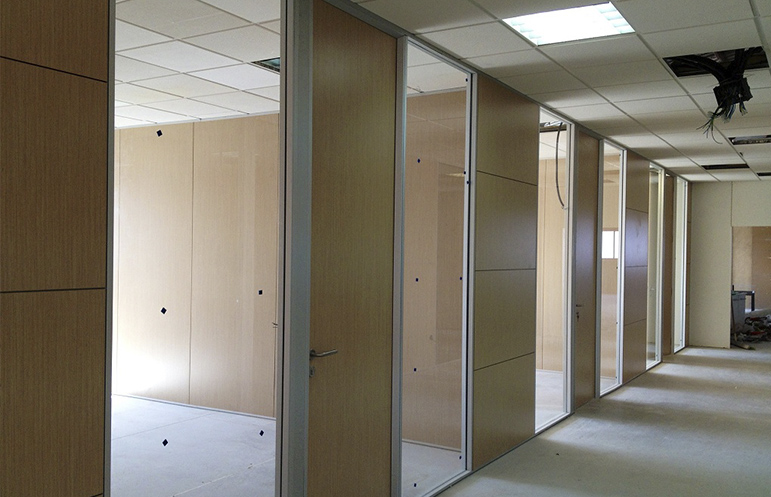

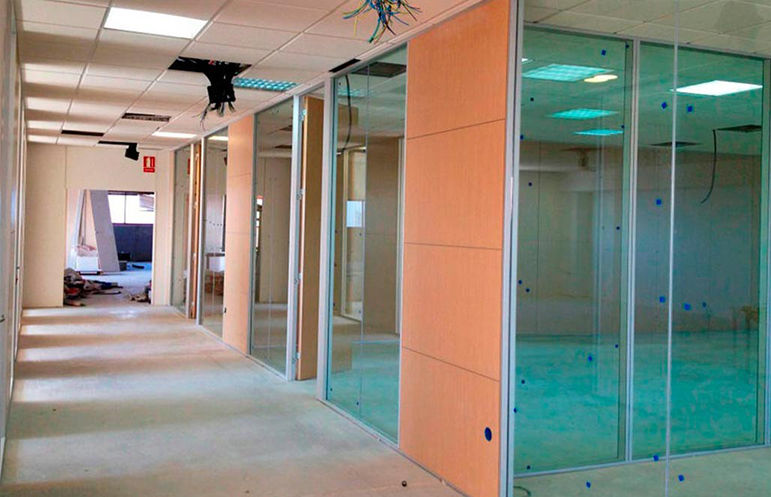

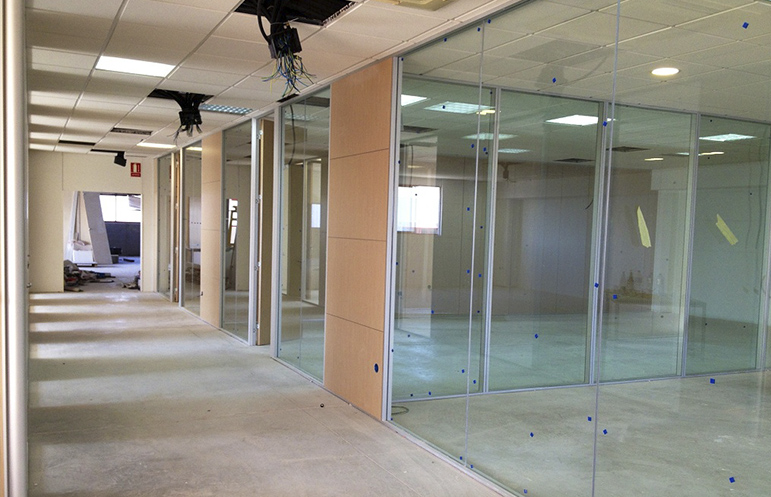

Mampara bipanel entrecalle

Mampara bipanel entrecalle y tapeta derecha

2 vidrio a testa 5+5

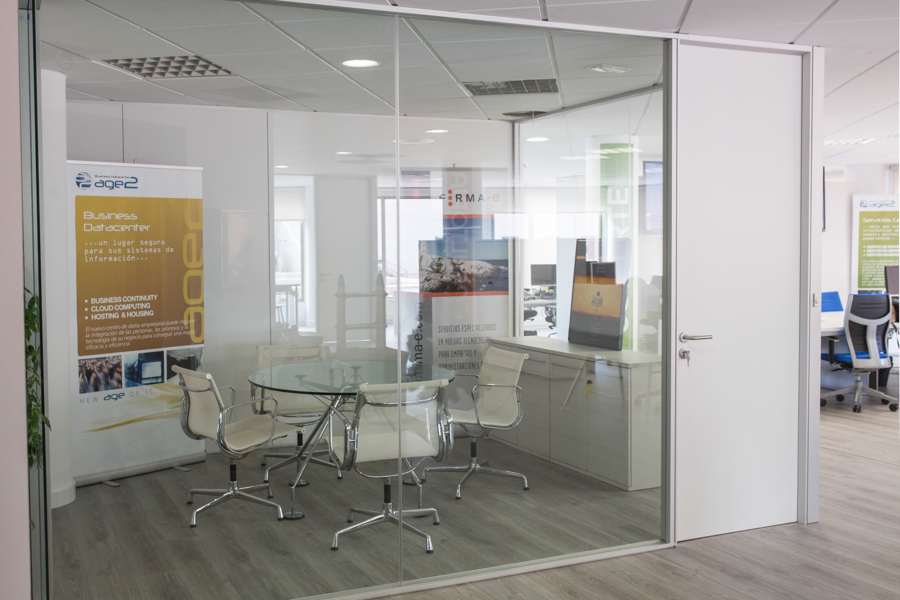

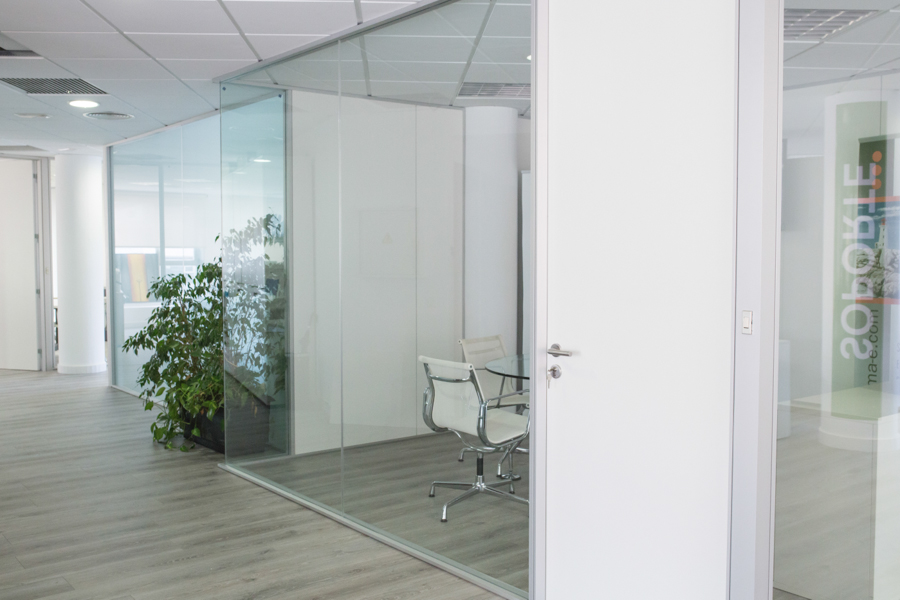

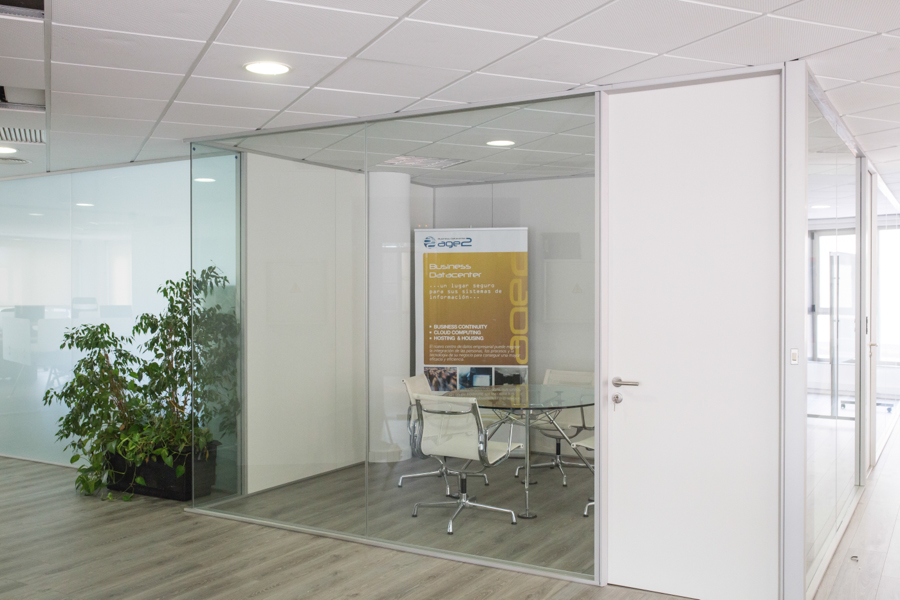

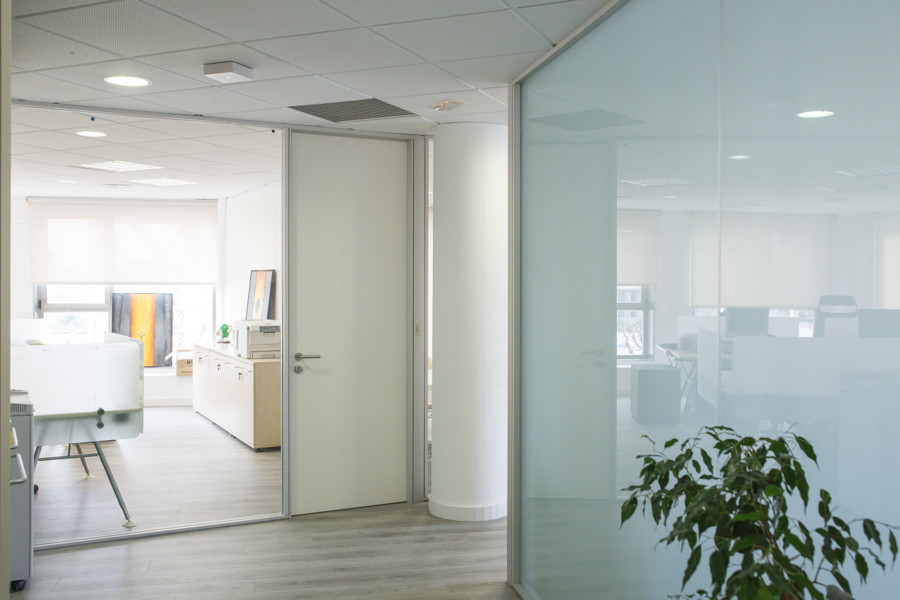

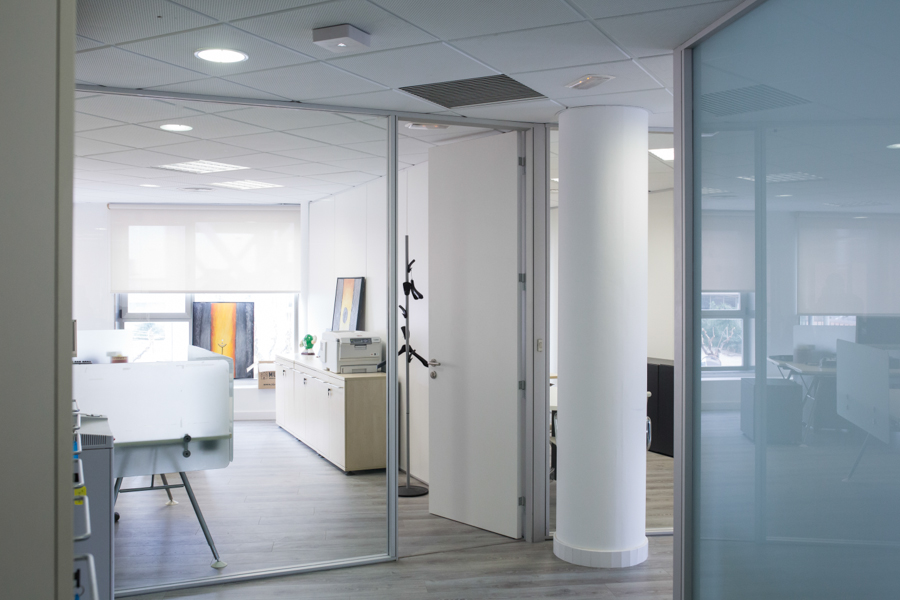

1 vidrio 5+5 a testa

Mamparas de oficina en bipanel con una variedad y extensa gama de acabados genera un sin fin de soluciones creativas, dotando a cada proyecto de un toque personal, constructivo y de alta rentabilidad.

La estructura horizontal está compuesta por perfiles coronación y rodapié. Los montantes se entregan provistos de una unión para el rodapié y tensor nivelador en la coronación, que permite absorber diferencias de alturas hasta 40 mm.

Lana de roca entre paneles de 40 mm y juntas de neopreno en la estructura para aislamiento acústico y térmico.

El lacado de los perfiles se realiza según la norma QUALICOAT y el anodizado según la norma EURAS.

Los elementos verticales van adiestrados entre sí por travesaños provistos del mismo sistema de unión que para el rodapié, permitiendo cortar y ensamblar sin mecanizado.

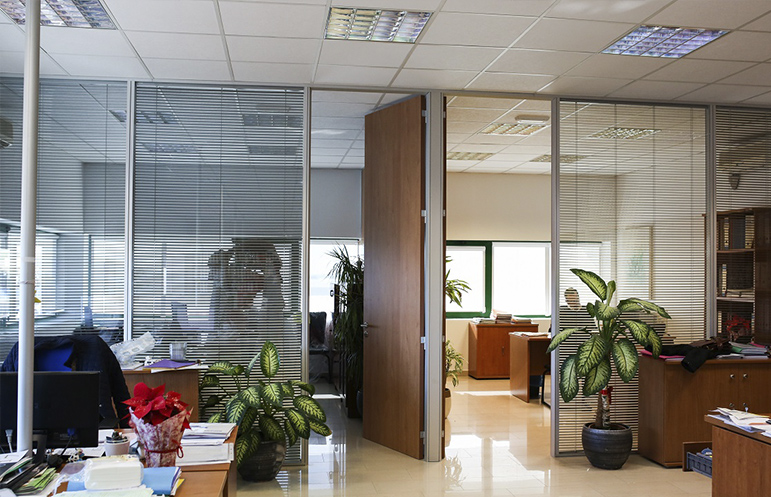

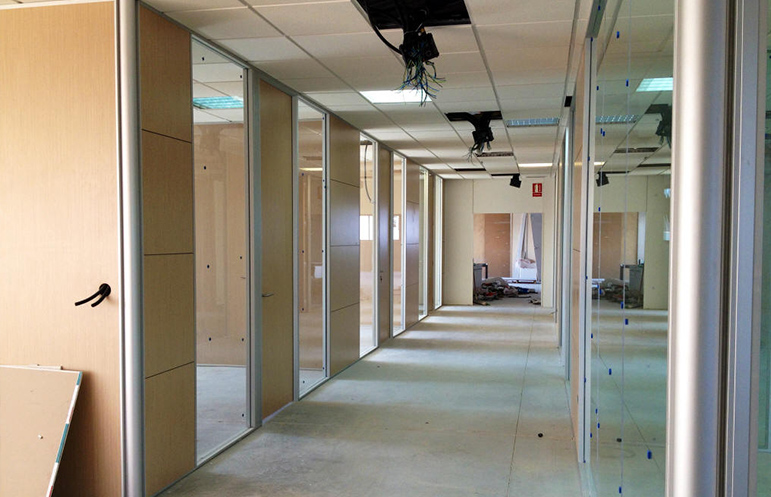

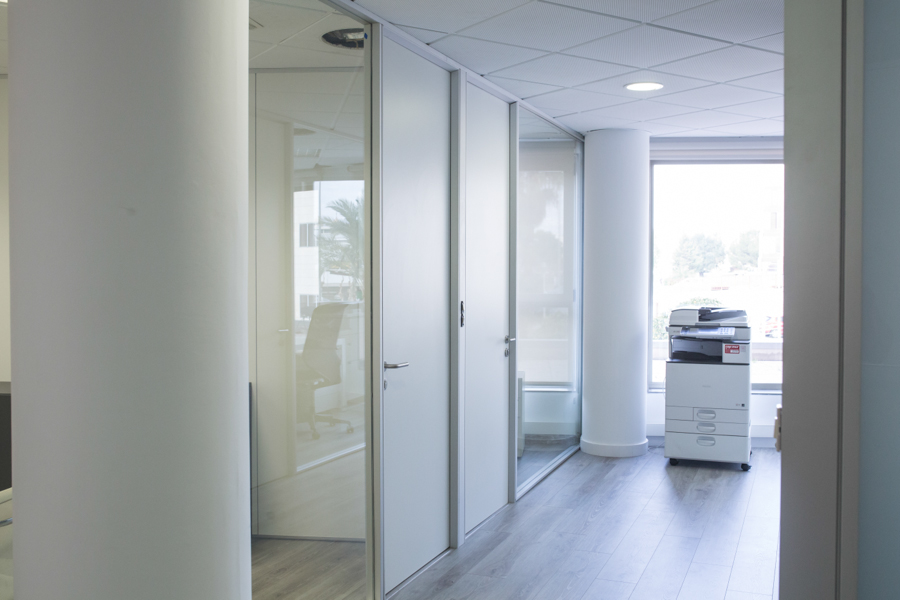

Doble o simple acristalamiento de 5 mm. en alzados normales y laminar 3+3 – 4+4 – 5+5 – 6+6 en alturas mayores que permiten la instalación de persianas venecianas de lamas en aluminio de 16 ó 25 mm. accionadas mediante rotor exterior. Sistema modular.

Los paneles quedan alojados dentro del rodapié y la coronación, evitando así cualquier deterioro por entrecalle remetida que forman los paneles y los marcos, se coloca un perfil PVC rígido (“Lambeta”) en posterior uso.

Los paneles se fijan a la estructura por “clips”, lo que permite en caso de necesidad un fácil desmontaje de los mismos.
Los paneles melaminicos utilizados en la mampara son fabricados con materiales reciclados.

Los sistemas modulares de mamparas permiten el desmontaje de los elementos instalados y su reubicación en nuevas distribuciones. De esta forma la separación de nuevos departamentos o despachos, o la modificación de los existentes, puede realizarse en un breve plazo de tiempo y con un coste mínimo.

Los espacios han de ser diseñados con una alta tecnología, con facilidad de instalación y movimiento. La creatividad, fineza y armonía del sistema proporciona y garantiza la calidad y compromiso de nuestra organización en cada proyecto.

El tabique tiene un grosor total de 80 mm. y las puertas de 38 mm. Medida puerta: 2030x825x45. Pase libre de 800 mm para acceso minusválidos.

Las puertas de vidrio templado de seguridad son de 10mm de grosor.

La mampara consta de una perfilería interior de aluminio independiente para un mantenimiento más fácil y rápido y con fácil integración de sistemas eléctricos.

Gracias al tratamiento del aluminio T-6 y su grosor (a partir de 1,5 mm), se obtiene una resistencia mecánica óptima. El sistema ofrece soluciones destacables:

Totalmente amovible.
Módulos intercambiables.

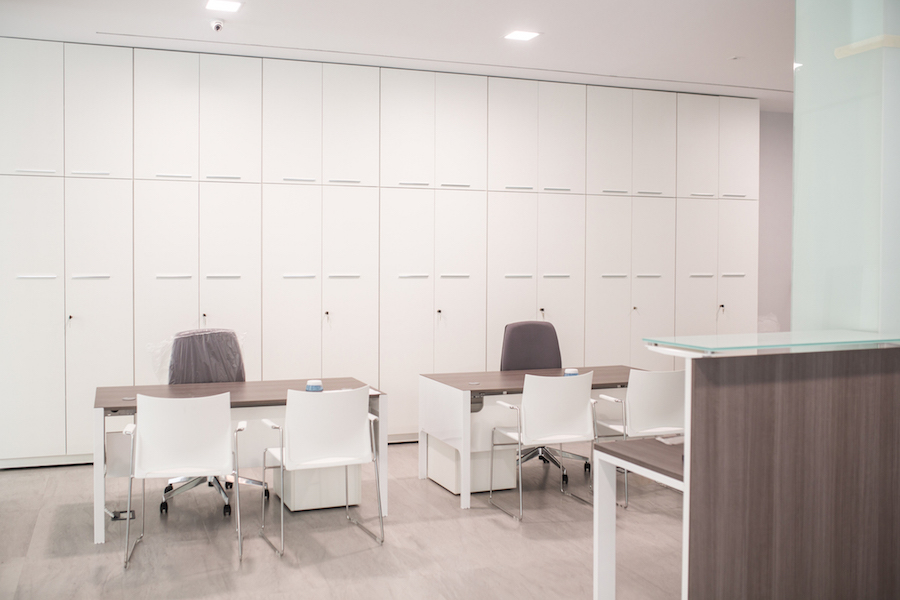

Posibilidad de combinar tabique y armario.
Absoluta rigidez y simplicidad de ensamblaje.
Diseño altamente estético y personalizado.
Máxima alternativa de modulación a un coste mínimo.

Los marcos de las puertas y acristalamiento son independientes, fijándose a la estructura principal por presión.

COLORES DE ACABADOS

Acabados estructuras aluminio

Modulación

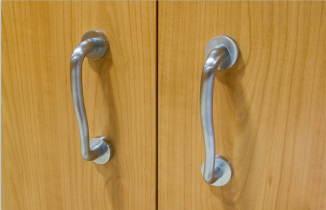

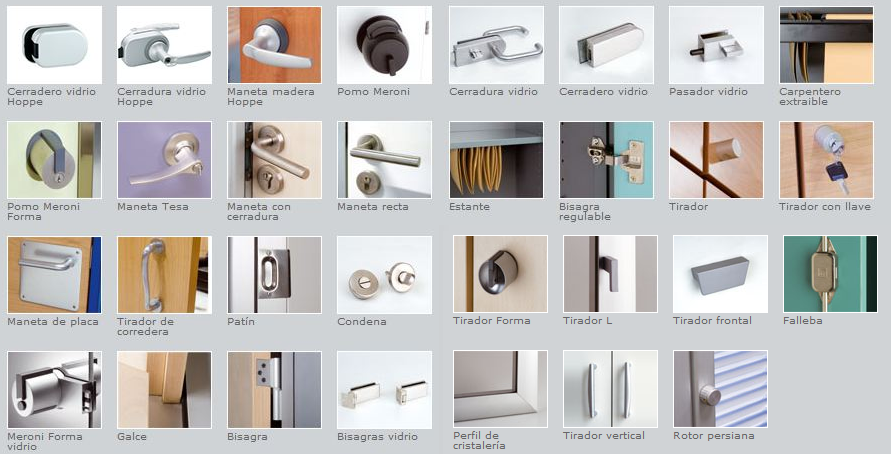

Accesorios

Características Técnicas

Mantenimiento

Certificados

ESTRUCTURAS DE ALUMINIO ANONIZADO

ESTRUCTURAS DE ALUMINIO LACADO

LAMBETAS COLORES ESTÁNDAR

1. DESCRIPCIÓN Sistema de construcción en seco de elementos modulares desmontables y reutilizables. Compuesta por subestructura de aluminio fijada a suelo y techo, acabado exterior de panel de aglomerado o vidrio.

2. DIMENSIONES La modulación entre ejes verticales se diseña entre 1.046 y 1.196mm para módulos fijos y entre 867 y 1695mm para módulos de puerta. La altura de módulos de suelo a techo es variable entre 2.100 y 3.500mm. La capacidad de absorción de tolerancias en altura es de ±20mm. El espesor total de tabique es de 80mm.

3. COMPONENTES DE LOS MÓDULOS Estructura, panel de aglomerado, puertas ciegas, puertas de vidrio, panel de lana mineral natural, entrecalle, herrajes de fijación, juntas de sellado, módulos vidriados y persianas.

ESTRUCTURA La estructura de soporte de la mampara de Bipanel-80 se compone de una trama de perfiles horizontales y verticales de aluminio extrudido de aleación 6063 con tratamiento térmico T5 que mejora las capacidades mecánicas de los perfiles. ‐ Perfilería interior; Es la estructura de soporte oculta vertical y horizontal en los paneles de la mampara en la que apoyan y se fijan los paneles de aglomerado. ‐ Perfilería exterior; Es la estructura que queda vista, zócalos y corona, en los módulos ciegos. Esta perfilería esta acabada anodizada según norma de calidad QUALANOD o lacada según el certificado de calidad QUALICOAT que establecen los requisitos a cumplir para el uso de la perfilería en interior.
PANEL DE AGLOMERADO Los paneles utilizados en la mampara son de 16 mm de espesor y 720 Kg/m3 de densidad. Acabados en melamina, madera noble barnizada o estratificado. Características del núcleo de los paneles estándar: ‐ Densidad (kg/m³)=640‐720 UNI EN 323/94 ‐ Comportamiento frente al fuego D‐s2, d0 EN 13501‐1 ‐ Contenido de formaldehído E1 EN 120 ‐ Arrancamiento en superficie (N/mm²) =0.8 EN 311/93 Características de la melamina de los paneles estándar: ‐ Resistencia a la abrasión= nivel5/nivel 3 UNI 9115/87 ‐ Resistencia a la luz = nivel 5 UNI 9427/89 ‐ Emisión de formaldehido= E1 UNI EN 717‐2/96. Disponemos también de paneles de clasificación B‐s1, d0 de reacción al fuego para las zonas que lo necesiten.

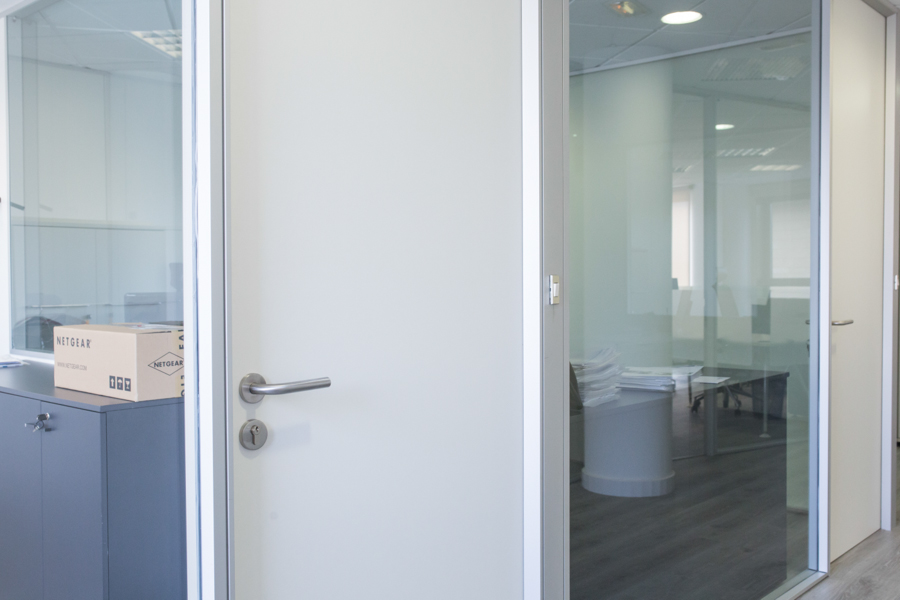

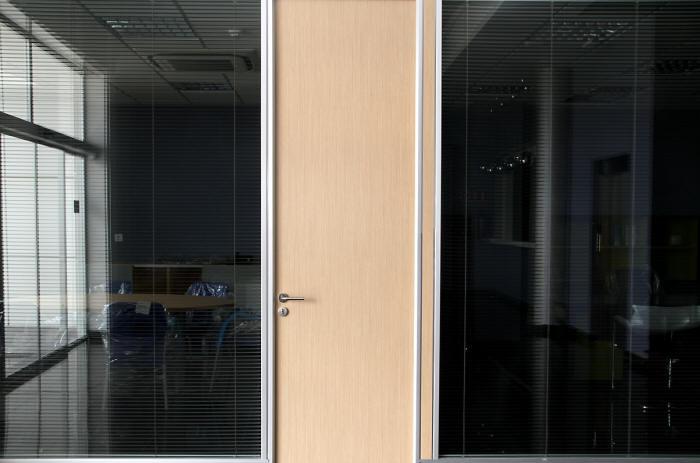

PUERTAS CIEGAS De 38mm de espesor de tablero aglomerado con los mismos acabados que los tableros de los módulos ciegos. Con posibilidad de incluir ojo de buey o ventana. Con bisagras de aluminio lacado o anodizado. Con posibilidad de mecanizado para todo tipo de manetas. Burletes de goma incluidos en el perímetro del marco para sellar la junta y reducir el ruido del impacto de la puerta al cerrar.

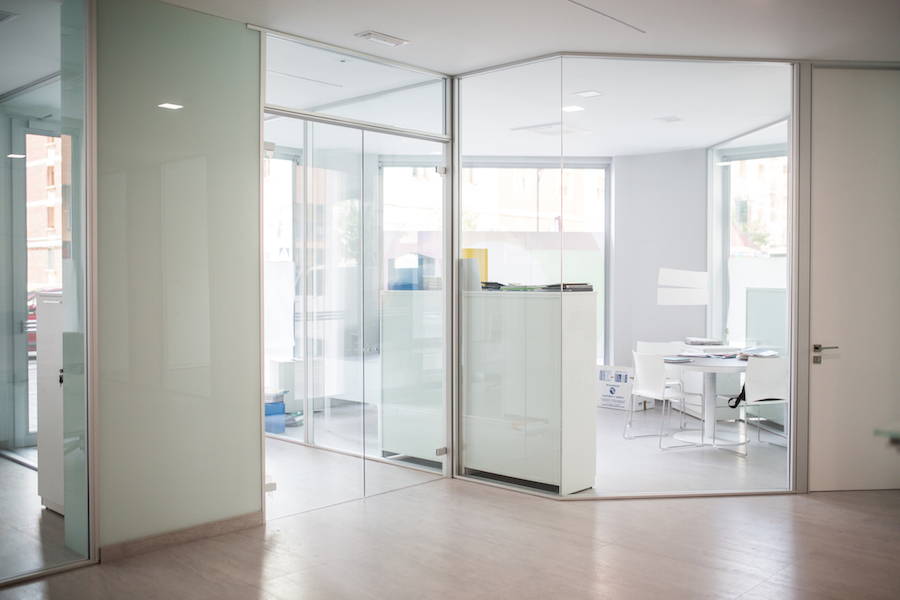

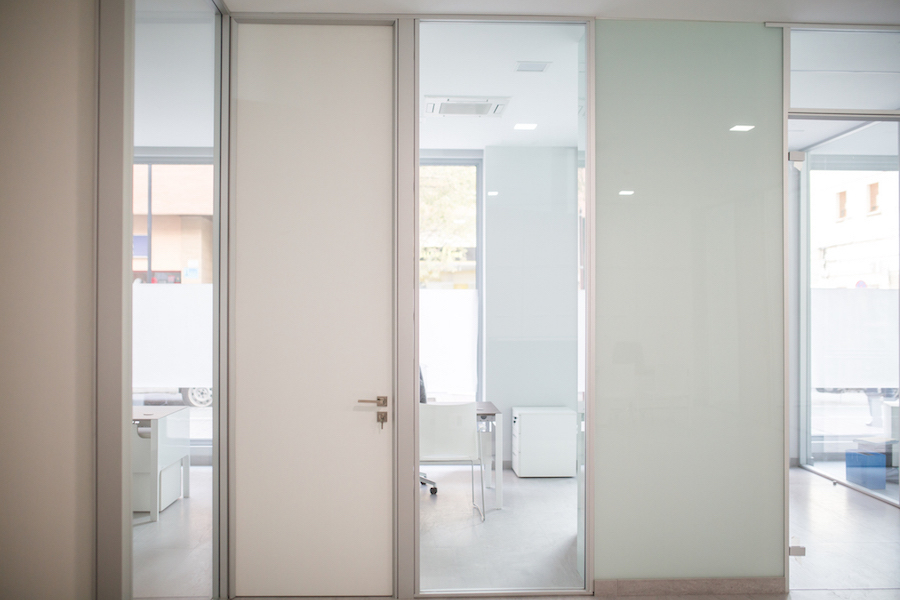

PUERTAS DE VIDRIO Compuestas por una hoja de vidrio de templado de 10mm de espesor para alturas estándar. Con posibilidad de incluir franjas de vinilo adherido en toda su altura. Manetas y bisagras de acabado color inoxidable mate.
PANEL DE LANA MINERAL INTERIOR Ubicamos un panel de lana mineral de 45mm de espesor, de baja densidad y porosidad abierta en el interior de la mampara para mejorar la capacidad de absorción acústica. Características del panel de lana mineral: ‐ Conductividad térmica (W/mK) 0,037 ‐ Resistencia térmica (m²K/W) 1,20 ‐ Euroclase de resistencia al fuego A1
ENTRECALLE Es el elemento que marca cada uno de los ejes de modulación, tanto los verticales como los horizontales.

El sistemas se puede presentar en dos opciones

1 ‐ ENTRECALLES. Con entrecalles de lambeta de 5mm de espesor y color a elegir.

2 ‐ TAPAJUNTAS. Con tapajuntas de aluminio acabado a elegir de 26mm de ancho.

HERRAJES DE FIJACIÓN Elementos que unen entre ellos los pies y travesaños. Están galvanizados, bicromatados o pavonados para evitar el deterioro por humedad.
JUNTAS DE SELLADO En las zonas de encuentro de la mampara con el suelo, paredes y techo se aplica una banda adhesiva de caucho de 4mm de espesor que sella las fisuras que puedan quedar por discontinuidades o falta de planitud.
MODULOS VIDRIADOS De vidrio laminado o templado de distintos espesores, 5,3+3 o 4+4. Con acabados variables de vinilos y butirales. Uniones entre vidrios con aluminio, cinta biadhesiva, a testa o perfil en H de policarbonato blanco o transparente.

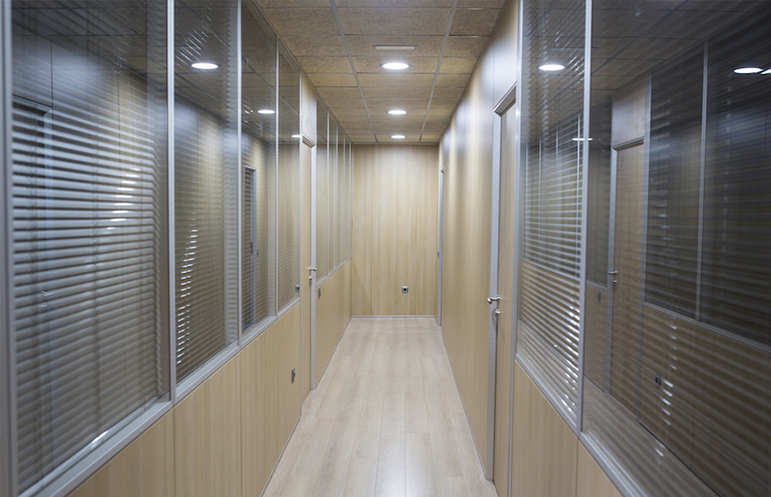

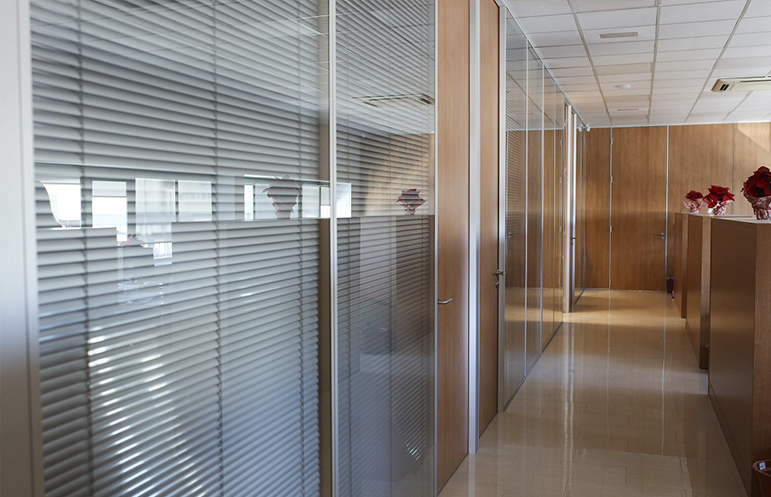

PERSIANAS Persianas de lamas orientables mediante rotor exterior, alojadas en la cámara resultante entre vidrios de los módulos de mampara. Las lamas pueden ser micropeforadas o ciegas para graduar la opacidad del hueco.

4. CALIDAD DE LA MAMPARA BIPANEL-80. La mampara dispone de los certificados de calidad de sus componentes garantizando de este modo la calidad del producto acabado. El módulo tipo A dispone de ensayo de atenuación acústica con un resultado de: Rw=41(‐3;‐8) dB índice global de atenuación acústica.

5. PRESTACIONES Del 100% de los componentes debido al uso de técnicas de la construcción en seco que permiten la reutilización de sus piezas, incluidos vidrios. La desmontabilidad permite el aprovechamiento de la mampara en otras distribuciones por traslados, ampliaciones o reformas. Asimismo permite la incorporación de nuevas instalaciones sin hacer obras.

DESCARGAR MAMPARA BIPANEL-80

CONSEJOS PARA UN BUEN MANTENIMIENTO DE SUS MAMPARAS EN ALUMINIO LACADO

Limpiar periódicamente el aluminio lacado. La frecuencia dependerá de la atmósfera en la que se encuentre la construcción aunque, en cualquier caso, se debería hacer por lo menos una vez al año.
La limpieza se debe hacer utilizando una disolución al 5%, en agua clara, de un detergente o jabón neutro y empleando una esponja, trapo de cuero o paño húmedo, evitando la presencia de cualquier elemento que pueda rayar el acabado (arena en el agua, polvo, etc.)
No utilizar productos de limpieza agresivos. No utilizar materiales abrasivos, disolventes orgánicos o detergentes de los que se desconozca su composición química.

Certificado Lana Mineral

Certificado a la melamina

Certificado panel ecológico
